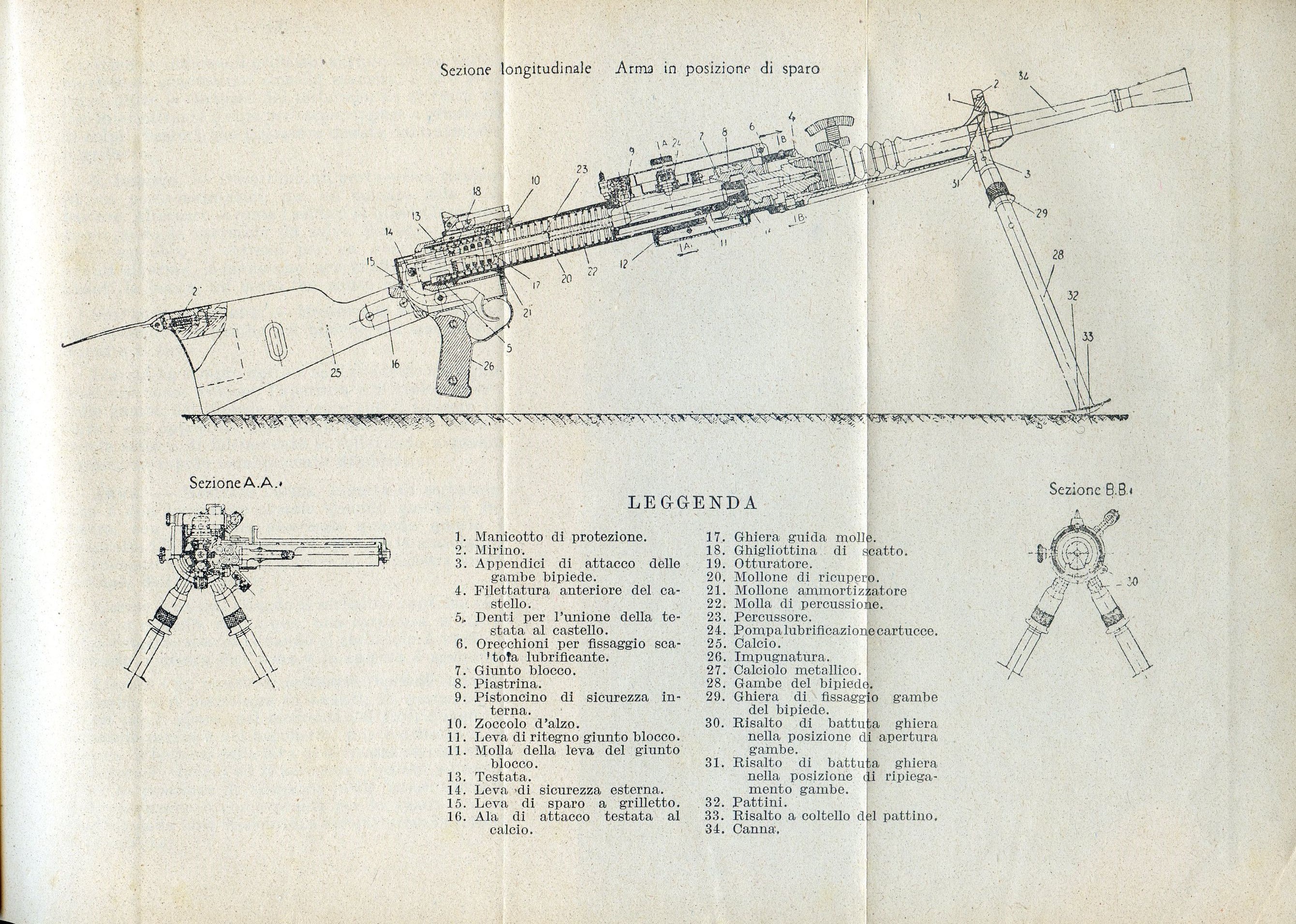

Sezione A.Aj
   LEGGENDA
   Sezione B.B.i
   1. Manicotto di protezione.
   2. Mirino.
   3. Appendici di attacco delle
   gambe bipiede.
   4. Filettatura anteriore del ca-
   stello.
   5. Denti per l'unione della te-
   stata al castello.
   6. Orecchioni per fissaggio sca-
   'tofa lubrificante.
   7. Giunto blocco.
   8. Piastrina.
   9. Pistoncino di sicurezza in-
   terna.
   10. Zoccolo d'alzo.
   11. Leva di ritegno giunto blocco. 11. Molla della leva del giunto
   blocco.
   13. Testata.
   14. Leva 'di sicurezza esterna.
   15. Leva di sparo a grilletto.
   16. Ala di attacco testata al
   calcio.
   17.
   18.
   19.
   20. 21.
   22. 23!
   24.
   25.
   26.
   27.
   28.
   29.
   30.
   31.
   32.
   33.
   34.
   Ghiera guida mollp.
   Ghigliottina di scatto.
   Otturatore.
   Mollone di ricuperi).
   Mollone ammortizzatore
   Molla di percussione.
   Percussore.
   Pompa lubrificazione cartucce.
   Calcio.
   Impugnatura.
   Calciolo metallico.
   Gambe del bipiedé.
   Ghiera di fissaggio gambe del bipiede.
   Risalto di battuta ghiera nella posizione di apertura gambe.
   Risalto di battuta ghiera nella posizione di ripiegamento gambe.
   Pattini.
   Risalto a coltello «lei pattino.
   Canna.
