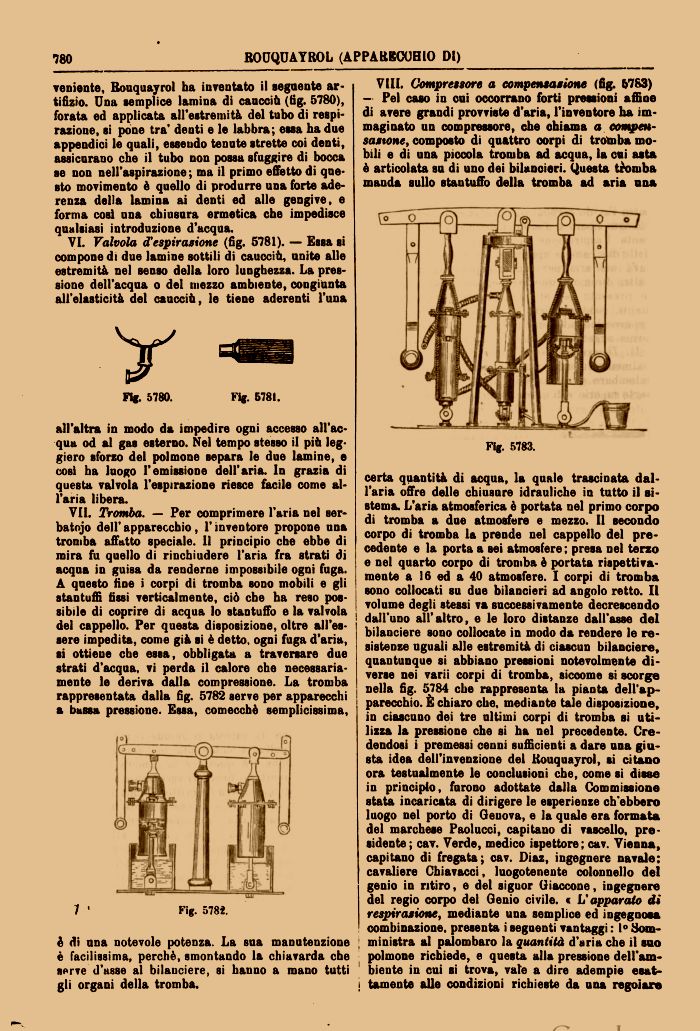

780 ROUQUAYROL (APPARECCHIO DI)
venienteRouqu&yrol ha inventato il seguente artifizio. Una semplice lamina di caucciù (fig. 5780)
forata ed applicata all'estremità del tubo di respirazionesi pone tra* denti e le labbra; essa ha due appendici le quali
esseudo tenute strette coi dentiassicurano che il tubo non possa sfuggire di bocca se non nell'aspirazione ; ma il primo effetto di qne-sto movimento ò quello di produrre una forte aderenza della lamina ai denti ed alle gengive
e forma cobì una chiusura ermetica che impedisce qualsiasi introduzione d'acqua.
VI. Valvola d'espirazione (fig. 5781). — Essa si compone di due lamine sottili di caucciù
unite alle estremità nel senso della loro lunghezza. La pressione dell'acqua o del mezzo ambientecongiùnta all'elasticità del caucciù
le tiene aderenti l'unaFig. 5780. Fig. 5781.
all'altra in modo da impedire ogni accesso all'acqua od al gas esterno. Nel tempo stesso il più leggiero sforzo del polmone separa le due laminee cosi ha luogo l'emissione dell'aria. In grazia di questa valvola l'espirazione riesce facile come all'aria libera.
VII. Tromba. — Per comprimere l'aria nel ser-batojo dell' apparecchiol'inventore propone una tromba affatto speciale. Il principio che ebbe di mira fu quello di rinchiudere l'aria fra strati di acqua in guisa da renderne impossibile ogni fuga. A questo fine i corpi di tromba sono mobili e gli stantuffi fissi verticalmente
ciò che ha reso possibile di coprire di acqua lo stantuffo e la valvola del cappello. Per questa disposizioneoltre all'essere impedita
come già si è dettoogni fuga d'aria
si ottiene che essaobbligata a traversare due strati d'acqua
vi perda il calore che necessariamente le deriva dalla compressione. La tromba rappresentata dalla fig. 5782 serve per apparecchi a bassa pressione. Essacomecché semplicissima
b di una notevole potenza. La sua manutenzione è facilissimaperchè
smontando la chiavarda che serve d'asse al bilancieresi hanno a mano tutti gli organi della tromba.
Vili. Compressore a compensazione (fig. 5783) — Pel caso in cui occorrano forti pressioni affine di avere grandi provviste d'arial'inventore ha immaginato un compressore
che chiama a compensazionecomposto di quattro corpi di tromba mobili e di una piccola tromba ad acqua
la cui asta è articolata su di uno dei bilancieri. Questa tromba manda sullo stautuffo della tromba ad aria unaFig. 5783.
certa quantità di acquala quale trascinata dall'aria offre delle chiusure idrauliche iu tutto il sistema. L'aria atmosferica è portata nel primo corpo di tromba a due atmosfere e mezzo. Il secondo corpo di tromba la prende nel cappello del precedente e la porta a sei atmosfere ; presa nel terzo e nel quarto corpo di tromba è portata rispettivamente a 16 ed a 40 atmosfere. I corpi di tromba sono collocati su due bilancieri ad angolo retto. Il volume degli stessi va successivamente decrescendo dall'uno all'altro
e le loro distanze dall'asse del bilanciere sono collocate in modo da rendere le resistenze uguali alle estremità di ciascun bilancierequantunque si abbiano pressioni notevolmente diverse nei varii corpi di tromba
siccome si scorge nella fig. 5784 che rappresenta la pianta dell'apparecchio. È chiaro chemediante tale disposizione
in ciascuno dei tre ultimi corpi di tromba si utilizza la pressione che si ha nel precedente. Credendosi i premessi cenni sufficienti a dare una giusta idea dell'invenzione del Rouquayrol
si citaoo ora testualmente le conclusioni cbecome si disse in principio
furono adottate dalla Commissione stata incaricata di dirigere le esperienze ch'ebbero luogo nel porto di Qeuova
e la quale era formata del marchese Paolucci
capitano di vascellopresidente; cav. Verde
medico ispettore; cav. Viennacapitano di fregata; cav. Diaz
ingegnere navale; cavaliere Chiavacci
luogotenente colonnello del genio in ritiroe del signor Giaccone
ingegnere del regio corpo del Genio civile. « L'apparalo di respirazionemediante una semplice ed ingegnosa combinazione
presenta i seguenti vantaggi : 1° Som-, ministra al palombaro la quantità d'aria che il suo polmone richiedee questa alla pressione dell'am-1 biente in cui si trova
vale a dire adempie esat-i tamente alle condizioni richieste da una regolaret^ooQle
| |
